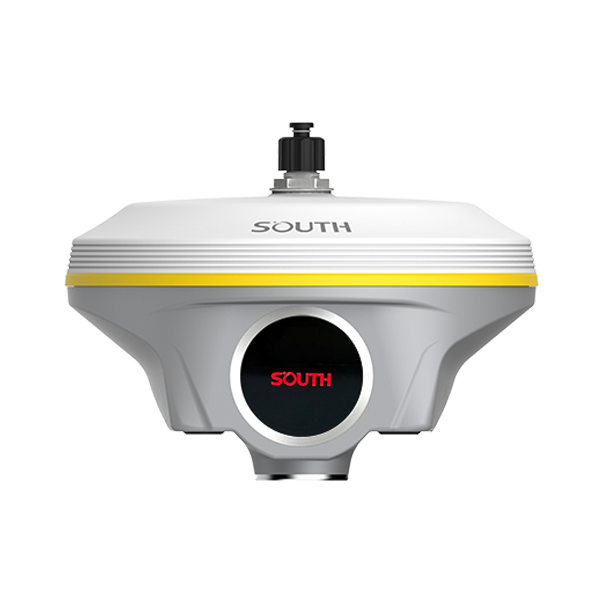

Descripción del producto

● Posicionamiento visual y replanteo
● Hasta 1,760 canales
● Modelado 3D
● Farlink 2.0
● 3 formas de procesamiento
● IMU de cuarta generación

Características

SOUTH Group acumula una década de experiencia en el desarrollo de soluciones de
fotogrametría para UAV. Esto ha llevado a la creación de un algoritmo de fotogrametría
único y eficaz para INNO8. Esto le permite al INNO8 tomar directamente tanto imágenes
como datos de coordenadas. Los usuarios pueden capturar fotos fijas o grabar vídeos
mientras caminan. Con sólo un grupo de fotos o un vídeo, los usuarios pueden obtener las
coordenadas de todos los puntos objetivo dentro del rango medible, midiendo cientos de puntos en pocos minutos.

En comparación con los equipos de fotogrametría tradicionales, la velocidad de
adquisición de datos de INNO8 es mayor. Tras recopilar fotos y/o vídeos, los usuarios
pueden realizar el procesamiento automático en tiempo real mediante la aplicación de recopilación de datos del controlador. Esto permite a los usuarios obtener coordenadas sin necesidad de Software de post procesamiento de PC, especialmente en situaciones en las que el tiempo apremia.

En comparación con el RTK tradicional, el INNO8 un rango de trabajo más amplio y
menos puntos ciegos. Mediante la función de fotogrametría, los topógrafos pueden medir
a distancia puntos sin señal GNSS o con señal de mala calidad, desde una posición bien
señalizada. Ahora se pueden medir puntos sin señal de satélite, como espacios bajo techo.
Los puntos ciegos o lugares con efectos de ayectoria graves, como zonas arboladas
densas u obras de construcción con obstáculos, que antes suponían un reto,
ahora son más fáciles de medir.

Cuando los topógrafos procesan fotos en la aplicación del controlador, sólo que hacer click
en el mismo punto en tres fotos para calcular las coordenadas. Esta operación es muy simple de realizar.

Una característica notable de la fotogrametría es el ahorro de trabajo. Al utilizar INNO8, los
topógrafos pueden realizar mediciones remotas a distancias de hasta 10 metros o incluso más (en condiciones ideales), eliminando la necesidad de acercarse físicamente a cada punto de medición. Este método de trabajo ahorra significativamente el esfuerzo físico del topógrafo, reduciendo la mano de obra necesaria para el trabajo de campo.

En caso de que sea necesario volver a medir algunos datos, los topógrafos no te tienen que volver al campo. Basta con hacer click en las fotos guardadas para obtener las coordenadas, lo que convierte la nueva medición en un proceso sin complicaciones.

Utilizando el posicionamiento visual, los topográfos pueden trabajar en gran velocidad sobre el terreno. Los datos de las imágenes pueden almacenarse durante un largo periodo de tiempo y reutilizarse en cualquier momento. Estas características son especialmente adecuadas para tareas de medición GNSS no convencionales, como el registro de escenas de accidentes y excavaciones para instalaciones públicas urbanas.

Cuando se utiliza junto con SOUTH UAV, SGO u otro software de post procesamiento de terceros, el INNO8 no sólo genera coordenadas, sino también varios tipos de datos, como imágenes, modelos 3D, nubes de puntos, y admite sistemas de coordenadas. Esta característica satisface las diversas necesidades de sus aplicaciones para varios tipos de datos y proporciona una salida de resultados más abundante y eficiente.

Desde el punto de vista de la inversión, el INNO8 se destaca como una
opción más rentable y versátil para las tareas topográficas, en comparación
con otros equipos de medición como los escáneres láser.

Durante las mediciones a lo largo de los bordes y las zonas centrales de carreteras muy transitadas, existen riesgos de seguridad para los topógrafos. Para minimizar estos riesgos, los topógrafos pueden utilizar el posicionamiento visual del INNO8 para mantener una distancia segura de los lugares peligrosos mientras completan su trabajo, garantizando la máxima seguridad.

Durante las mediciones, no deben subestimarse los peligros potenciales de realizar levantamientos cerca de masas de agua, como ríos y lagos. El posicionamiento visual ayuda a los usuarios a mitigar los riesgos en escenarios comparables, garantizando su seguridad. Garantizar un enfoque de trabajo seguro no es sólo un requisito personal, sino también una necesidad para el bienestar de su familia y su empleador.

Cuando los topógrafos disponen de una conexión a Internet de alta calidad, pueden procesar los datos de las imágenes en línea a través de la red y los servidores en la nube. El INNO8 puede obtener datos de coordenadas para mediciones de imágenes con una precisión de 2 cm en tan solo unos minutos. Este modo de procesamiento equilibra una alta precisión y una rápida velocidad de procesamiento.

A veces, los topógrafos disponen de poco para el trabajo de campo y necesitan recopilar la máxima cantidad de datos en el menor tiempo posible. En tales casos, pueden optar por no procesar los datos in situ, sino utilizar un software de post procesamiento de datos de escritorio para procesar los datos de las imágenes al regresar a la oficina.

Este modo de trabajo ofrece funcionalidades de medición y cálculo más ricas y aplicaciones de datos más completas, lo que permite a los usuarios centrarse en la recolección de datos en exteriores, alcanzar la máxima velocidad de adquisición de puntos y aprovechar al máximo su tiempo.

Con INNO8, el funcionamiento autónomo de un solo usuario es suficiente para lograr el modelado 3D, presentando visualmente datos de información geográfica como coordenadas, áreas y volúmenes. Los datos del modelo 3D pueden transformarse a distintos formatos y aplicarse con diversos parámetros de coordenadas en función de las necesidades reales, lo que lo hace adaptable a una gama más amplia de escenarios de aplicación.

Los topógrafos pueden importar los resultados de datos del INNO8 a SOUTH UAV y a otros programas de modelado de terceros para el modelado en 3D.

SGO (versión para PC) y SurvStar (aplicación para Android) también admitirán la función de modelado 3D en el futuro. Los usuarios pueden elegir el software que mejor se adapte al escenario actual y a los requisitos de la tarea para lograr la máxima eficiencia en el trabajo.

La tecnología de modelado 3D de SOUTH se utiliza y transforma completamente en el INNO8. Los resultados de las mediciones de imágenes del INNO8 pueden integrarse perfectamente con los resultados de datos de DJI y otros UAV de otras marcas.

Las prospecciones con vehículos aéreos no tripulados suelen presentar lagunas en los datos, lo que da lugar modelos incompletos. En tales casos, los topógrafos pueden utilizar el INNO8 para recopilar datos de imágenes sobre el terreno e incorporarlos a los datos de los levantamientos aéreos como complemento, mejorando así el resultado global del modelo.

Experimente el replanteo del INNO8 utilizando AR (Realidad Aumentada) siguiendo las indicaciones en tiempo real de la escena real en la pantalla del controlador de datos sin tener que mirar continuamente la brújula ni nivelar el bastón.

Además de puntos, el INNO8 puede realizar replanteos de líneas y curvas con AR, lo que amplía sus aplicaciones y resulta adecuado para exigencias de trabajo más complejas. Con el replanteo AR, ahora puede realizar replanteos rápidos y precisos con facilidad.

El INNO8 está cuidadosamente diseñado con una interfaz fácil de usar que cuenta con una gran pantalla táctil:

● Toca rápidamente la pantalla para cambiar el modo de trabajo y el enlace de datos, sin controlador de datos móviles

● Comprueba rápidamente la información del sistema en la pantalla del receptor, sin necesidad de otro dispositivo

● Inicio rápido del programa de medición PPK, sin controlador portátil

● Visualización precisa del estado de autocomprobación en la pantalla del receptor para ahorrar tiempo y no perder nunca información

Llega el Farlink 2.0. Tras años de actualizaciones de hardware y firmware, Farlink 2.0 puede manejar datos más grandes y proporcionar una transmisión más estable. Su alcance de comunicación llega hasta los 15-20km (en condiciones ideales) siendo base puede cubrir fácilmente el área de trabajo sin moverla con frecuencia.

Además, Farlink 2.0 puede recibir datos de una base específica. Aunque haya varias bases transmitiendo con la misma frecuencia, tu rover recibirá datos de la base correcta. Cada radio ha sido sometido a pruebas extremas de cambio de temperatura de 20° a 60° para proteger tu dispositivo de los cambios de temperatura.

En 2023, presentamos dos actualizaciones importantes: Inicialización sin calibración y Mejora de la estabilidad. Entrando en 2024, se ha implementado otra actualización digna de mención: el sensor IMU ahora mantiene la usabilidad cuando se gira el bastón.

Tradicionalmente, los topógrafos se encontraban con problemas en los que la rotación del bastón durante los cambios en la dirección de desplazamiento o el ajuste de la altura del receptor desactivaban ocasionalmente el sensor IMU. La actualización elimina eficazmente la pérdida del estado de medición inercial utilizable en la mayoría de los casos, lo que mejora la disponibilidad y la productividad del sensor IMU. Durante el replanteo AR, el posicionamiento visual y la recopilación de modelos 3D, puede caminar a su propio ritmo sin preocuparse por la pérdida del sensor IMU, haciendo que el flujo de trabajo sea fluido.
